剪叉式高空作業平臺
型號：403612039
產品特點：
1.自行走2.配有隨車升降電控集成系統3.設計有可延伸平臺,擴大作業范圍4.下端設計有下降使用開關，上下均可使用車輛升降
產品介紹
沈陽興隆瑞機械設備有限公司的剪叉式高空作業平臺使用方法，是剪叉式升降結構，具有隨車升降集成系統，并通過設計有可延伸的作業平臺，以擴大作業范圍的平臺車。車體設計一改使用笨重，占地面積大的現象，而是采用了小的轉彎半徑；左右兩側均可打開，維修檢驗時候的設計結構。
一、剪叉式高空作業平臺使用方法產品講解：

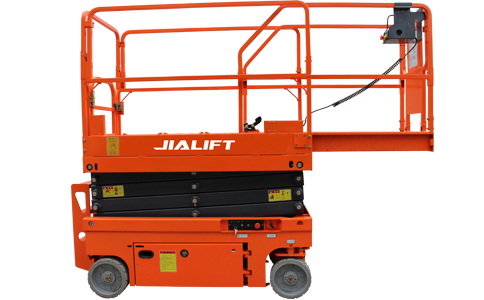

可延伸作業平臺
1.設計結構：
1.1在車體的后方設計了登車梯，用于使用人員上下平臺，而不用費力的爬到使用臺面上。通過剪叉式結構設計，可以使高空作業平臺升高到13.7米。
1.2設計有可延伸作業平臺，擴大作業范圍。當平臺延伸出去的時候，使用人員站在延伸的位置也可以作業。減少為了夠到遠一些的距離而伸長胳膊作業，發生危險的情況。
1.3在平臺的正下端設計有兩個開啟的門。分別在左側裝有電瓶柜，可以打開進行維修，以便對電瓶進行充電和維修養護。在右側加裝的液壓泵站系統則采用了可以180度敞開式門，使檢修速度快一些。

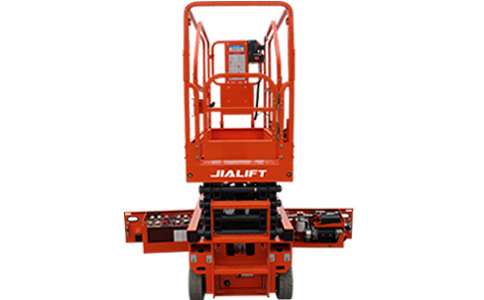

左右兩側設有開啟的門
1.4沈陽興隆瑞機械設備有限公司講解剪叉式高空作業平臺使用方法，一改機器體積較大帶來的大轉向空間的問題。小轉彎半徑設計為企業的生產作業提供條件。
1.5在車體的下面設計有下降使用開關，可以在上端作業人員和下端的使用人員均可以對車輛的下降作業分別使用，使車輛減少危險發生。
二、剪叉式高空作業平臺使用方法設計的自行走式結構，載重量為200-450kg范圍，舉高高度為6-13.7米范圍。參數表。
| 型號 | 單位 | JLPT0807HD | JLPT0808HD | JLPT1008HD | JLPT1012HD | JLPT1212HD | JLPT1412HD | JLPT1612HD |
| 工作載荷 | kg | 230 | 380 | 230 | 450 | 320 | 320 | 200 |
| 延伸平臺工作載荷 | kg | 113 | 113 | 113 | 113 | 113 | 113 | 113 |
| 大工作人數 | 人 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 大工作高度 | m | 8 | 8 | 10 | 10 | 12 | 14 | 16 |
| 大平臺高度 | m | 6 | 6 | 8 | 8 | 10 | 11.8 | 13.7 |
| 整機長度 | m | 1.86 | 2.48 | 2.48 | 2.48 | 2.48 | 2.48 | 2.48 |
| 整機寬度 | m | 0.76 | 0.81 | 0.81 | 1.15 | 1.18 | 1.18 | 1.25 |
| 整機高度（圍欄未折疊） | m | 2.18 | 2.2 | 2.32 | 2.32 | 2.44 | 2.55 | 2.58 |
| 整機高度（圍欄折疊） | m | 1.84 | 1.87 | 1.89 | 1.78 | 1.92 | 2.01 | 2.26 |
| 工作平臺尺寸（長*寬） | m | 1.67*0.74 | 2.27*0.81 | 2.27*0.81 | 2.27*1.12 | 2.27*1.12 | 2.27*1.12 | 2.64*0.81 |
| 平臺延伸尺寸 | m | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
| 小離地間隙（收攏狀態） | m | 0.083 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 小離地間隙（起升狀態） | m | 0.016 | 0.019 | 0.019 | 0.019 | 0.019 | 0.019 | 0.019 |
| 軸距 | m | 1.36 | 1.87 | 1.87 | 1.87 | 1.87 | 1.87 | 2.22 |
| 小轉彎半徑（內輪） | m | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 小轉彎半徑（外輪） | m | 1.64 | 2.1 | 2.1 | 2.2 | 2.2 | 2.2 | 2.65 |
| 起升/驅動電機 | V/kw | 24/3.3 | 24/3.3 | 24/3.3 | 24/3.3 | 24/4.5 | 24/4.5 | 24/4.5 |
| 行駛速度（收攏狀態） | KM/h | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| 行駛速度（起升狀態） | KM/h | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
| 上升/下降速度 | mm/s | 18/22 | 24/54 | 28/40 | 28/38 | 45/36 | 84/38 | 88/60 |
| 蓄電池 | V/Ah | 4*6/210 | 4*6/225 | 4*6/225 | 4*6/225 | 4*6/300 | 4*6/300 | 4*6/300 |
| 充電器 | V/A | 24/25 | 24/25 | 24/25 | 24/25 | 24/25 | 24/25 | 24/25 |
| 大爬坡度 | % | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| 工作允許角度 | 1.5/3 | 1.5/3 | 1.5/3 | 1.5/3 | 1.5/3 | 1.5/3 | 1.5/3 | |
| 輪胎 | 305*100 | 381*127 | 381*127 | 381*127 | 381*127 | 381*127 | 381*127 | |
| 整機重量 | kg | 1465 | 2085 | 2140 | 2165 | 2840 | 2950 | 3100 |
